CAD-migraatio Autodesk Inventoriin – mallien ja piirustusten muuntaminen SolidWorksista, Catiasta ja Creosta

Monet yritykset harkitsevat nykyään CAD-migraatiota Autodesk Inventoriin, mutta niillä on samalla suuria määriä historiallisia malleja ja piirustuksia muista CAD-järjestelmistä.

Miten CAD-tiedot muunnetaan esimerkiksi SOLIDWORKS-, Catia- ja PTC Creo -järjestelmistä tai Siemens NX -järjestelmästä Inventoriin menettämättä suunnittelutietoarkiston arvoa?

Tämän kysymyksen monet suunnittelu- ja valmistusyritykset kohtaavat, kun ne haluavat yhtenäistää suunnittelualustansa, parantaa integraatiota PDM- ja PLM-järjestelmiin tai vähentää CAD-ympäristön monimutkaisuutta.

Tässä artikkelissa käsittelemme:

• strategioita CAD-mallien muuntamiseen Inventoriin
• historiallisten piirustusten käsittelyä
• sitä, miten Autodesk AnyCAD voi vähentää muuntamisen tarvetta
• CAD-tietojen jäsentämistä Autodesk Vaultissa

CAD-mallien migraatiostrategiat

Kun CAD-tietoja siirretään Autodesk Inventoriin, 3D-mallien käsittelyyn on käytännössä kolme päästrategiaa.

Muuntaminen neutraalien CAD-muotojen kautta (STEP / IGES)

Yleisin menetelmä on vienti neutraaleihin CAD-muotoihin, kuten:

• STEP
• IGES
• Parasolid

Nämä muodot voidaan tuoda suoraan Inventoriin, ja niiden geometrinen laatu on yleensä hyvä.

Haittapuolena on, että malleista tulee usein niin sanottuja ”historiattomia tilavuusmalleja”, joissa:

• piirrehistoria katoaa
• parametreja ei voi muokata
• mallin muuttaminen on vaikeampaa

Siksi tätä menetelmää käytetään usein seuraaviin:

• toimittajien komponentit
• vanhemmat suunnitelmat
• arkistotiedot

Suora tuonti muista CAD-järjestelmistä

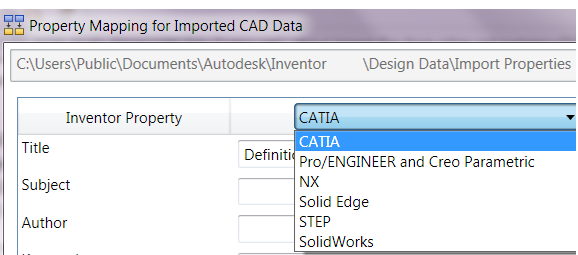

Monissa tapauksissa Autodesk Inventor voi lukea CAD-tiedostoja suoraan muista järjestelmistä.

Tämä koskee muun muassa seuraavien järjestelmien tiedostoja:

• SOLIDWORKS
• Catia
• PTC Creo
• Siemens NX

Tämä tuottaa usein paremman tuloksen kuin pelkkä STEP-tuonti, mutta mallin piirrehistoria ei yleensä säily kokonaisuudessaan.

Menetelmä voi silti olla tehokas, jos suunnitelmiin ei odoteta merkittäviä muutoksia tulevaisuudessa.

CAD-järjestelmien välinen yhteistyö AnyCADin avulla

Yhä useammin käytetty strategia on välttää muuntaminen kokonaan käyttämällä Autodesk AnyCADia.

AnyCAD mahdollistaa:

• suorat viittaukset muiden järjestelmien CAD-tiedostoihin
• niiden käytön Inventorin kokoonpanoissa
• mallien automaattisen päivityksen alkuperäisen tiedoston muuttuessa

Näin voidaan työskennellä Autodesk Inventorissa, vaikka suunnittelutiedot ovat edelleen toisessa CAD-muodossa.

Etuja ovat muun muassa:

• CAD-tietoja ei tarvitse monistaa
• helpompi yhteistyö CAD-järjestelmien välillä
• mahdollisuus vaiheittaiseen migraatioon

Mallien muuntaminen muista CAD-järjestelmistä Autodesk Inventoriin

Tavallinen migraatiotilanne on siirtyminen esimerkiksi SOLIDWORKS-, Catia-, PTC Creo- tai Siemens NX -järjestelmästä Autodesk Inventoriin.

Tämä voidaan toteuttaa usealla tavalla.

STEP-muunnos
Mallit viedään alkuperäisestä CAD-ohjelmasta STEP-muodossa ja tuodaan Inventoriin. Tämä on yleispätevin menetelmä.

Suora tuonti
Inventor voi avata SOLIDWORKS-, Catia- ja PTC Creo -tiedostoja tai Siemens NX -tiedostoja suoraan.

AnyCAD-viittaukset
SOLIDWORKS-, Catia- ja PTC Creo -tiedostoja tai Siemens NX -tiedostoja voidaan käyttää viitteinä Inventorissa Autodesk AnyCADin avulla ilman muuntamista.

Uudelleenmallinnus
Edelleen kehitettävien tuotteiden kohdalla paras ratkaisu voi olla mallin rakentaminen uudelleen Inventorissa.

Menetelmän valinta riippuu siitä, kuinka aktiivisesti suunnitelmaa käytetään ja kuinka paljon sen odotetaan muuttuvan tulevaisuudessa.

Vanhojen piirustusten käsittely CAD-migraatiossa

Monissa migraatioprojekteissa käy ilmi, että piirustusten käsittely on vaativampaa kuin 3D-mallien käsittely.

Piirustukset toimivat usein:

• valmistuksen lähtötietoina
• asiakasdokumentaationa
• viranomaisvaatimusten mukaisena dokumentaationa
• tuotekehityksen jäljitettävyyden perustana

Kun malli siirretään uuteen CAD-järjestelmään, sen yhteys piirustukseen katkeaa usein.

Siksi historiallisten piirustusten käsittelyyn tarvitaan selkeä strategia.

Piirustusten arkistointi PDF-muodossa

Yleisin strategia on arkistoida olemassa olevat piirustukset PDF-muodossa.

Etuja ovat muun muassa:

• piirustukset voidaan avata ilman CAD-ohjelmaa
• dokumentaatio säilyy ajan mittaan
• tuotanto voi edelleen käyttää piirustusaineistoa

Monissa migraatioprojekteissa kaikki olemassa olevat piirustukset viedäänkin PDF-muotoon ennen migraatiota.

Tämä voidaan usein automatisoida Autodesk Vaultin tai coolOrangen automaatiotyökalujen avulla.

Piirustusten säilyttäminen alkuperäisessä CAD-muodossa

Toinen strategia on säilyttää piirustukset alkuperäisessä CAD-muodossaan.

Tämä voi olla ajankohtaista, jos:

• tuotteita valmistetaan edelleen
• piirustuksia odotetaan päivitettävän
• yrityksellä on edelleen käytössään vanha CAD-järjestelmä

Haittapuolena on, että tämä voi luoda pitkäaikaisen riippuvuuden useista CAD-järjestelmistä.

Uusien piirustusten luominen Inventorissa

Edelleen kehitettävien tuotteiden kohdalla on usein tarkoituksenmukaisinta luoda uudet piirustukset Autodesk Inventorissa.

Näin saadaan muun muassa:

• yhtenäiset piirustuspohjat
• johdonmukainen mitoitus
• parempi integraatio Autodesk Vaultiin

Monissa projekteissa piirustuksia ei siksi siirretä suoraan, vaan uusia piirustuksia luodaan tarpeen mukaan.

Tietojen migraatio ja jäsentäminen Vaultissa

Suurten CAD-tietomäärien migraatio toteutetaan usein samanaikaisesti Autodesk Vaultin käyttöönoton tai sen tietojen siivouksen kanssa.

coolOrangen työkalut voivat tukea migraatioprosessia.

Esimerkiksi powerLoad-työkalulla voidaan:

• siirtää suuria määriä CAD-tiedostoja Vaultiin
• analysoida ja validoida tiedot ennen tuontia
• järjestää kansiorakenteet uudelleen
• yhdenmukaistaa metatiedot

Migraation jälkeen automaatiotyökaluja, kuten powerJobs, voidaan käyttää esimerkiksi seuraaviin tehtäviin:

• PDF- tai STEP-tiedostojen automaattinen luominen
• piirustusten julkaiseminen
• automatisoitu tiedostojen käsittely Vaultissa

Näin migraatioprojektit voidaan toteuttaa hallitummin ja vähemmällä manuaalisella työllä.

Realistinen migraatiostrategia

Useimmissa projekteissa kaikkia CAD-tiedostoja ei tarvitse muuntaa.

Tehokkaampi strategia on jakaa tiedot kolmeen luokkaan.

Aktiiviset tuotteet
Mallit, joita kehitetään edelleen. Ne voidaan muuntaa tai mallintaa uudelleen.

Ylläpidettävät tuotteet
Tuodaan STEP-muodossa tai käytetään Autodesk AnyCADin kautta.

Historialliset tuotteet
Arkistoidaan PDF-muodossa tai neutraaleissa tiedostomuodoissa.

Tämä lähestymistapa vähentää sekä riskejä että migraation kustannuksia.

Usein kysytyt kysymykset CAD-migraatiosta

Voiko Autodesk Inventor avata SolidWorks-tiedostoja?

Kyllä. Autodesk Inventor voi tuoda SolidWorks-tiedostoja suoraan tai käyttää Autodesk AnyCADia malleihin viittaamiseen ilman muuntamista.

Kannattaako kaikki CAD-mallit muuntaa?

Yleensä ei. Monet yritykset muuntavat aktiiviset tuotteet, kun taas historialliset mallit arkistoidaan STEP-muodossa tai säilytetään viitteinä.

Mitä vanhoille piirustuksille tapahtuu?

Monissa migraatioprojekteissa historialliset piirustukset viedään PDF-muotoon arkistointia varten, ja uudet piirustukset luodaan Inventorissa.

Yhteenveto

CAD-tietojen migraatiossa Autodesk Inventoriin ei ole kyse vain tiedostojen muuntamisesta.

Yhdistämällä:

• muuntamisen neutraalien CAD-muotojen kautta
• suoran tuonnin muista CAD-järjestelmistä
• yhteistyön Autodesk AnyCADin avulla
• tietojen jäsentämisen ja automatisoinnin Autodesk Vaultissa

yritykset voivat toteuttaa kustannustehokkaan ja hallitun CAD-migraation siten, että historialliset piirustukset ja suunnittelutiedot säilyttävät arvonsa.
