CAD-migrering til Autodesk Inventor – konvertering av modeller og tegninger fra SolidWorks, Catia og Creo

Mange virksomheter vurderer i dag CAD-migrering til Autodesk Inventor, men sitter samtidig på store mengder historiske modeller og tegninger fra andre CAD-systemer.

Hvordan konverterer man CAD-data fra systemer som SOLIDWORKS, Catia, PTC Creo eller Siemens NX til Inventor uten å miste verdien i arkivet med konstruksjonsdata?

Dette er et spørsmål mange engineering- og produksjonsbedrifter møter når de ønsker å standardisere konstruksjonsplattformen, forbedre integrasjon mot PDM og PLM eller redusere kompleksiteten i CAD-miljøet.

I denne artikkelen ser vi på:

• strategier for konvertering av CAD-modeller til Inventor
• hvordan historiske tegninger bør håndteres
• hvordan Autodesk AnyCAD kan redusere behovet for konvertering
• hvordan CAD-data kan struktureres i Autodesk Vault

‍

Strategier for migrering av CAD-modeller

Når man migrerer CAD-data til Autodesk Inventor, finnes det i praksis tre hovedstrategier for håndtering av 3D-modeller.

‍

Konvertering via nøytrale CAD-formater (STEP / IGES)

Den mest brukte metoden er eksport til nøytrale CAD-formater som:

• STEP
• IGES
• Parasolid

Disse formatene kan importeres direkte i Inventor og gir vanligvis god geometrisk kvalitet.

Ulempen er at modellene ofte blir såkalte “dumb solids”, hvor:

• feature-historikk går tapt
• parametre ikke kan redigeres
• modellen er vanskeligere å endre

Denne metoden brukes derfor ofte for:

• leverandørkomponenter
• eldre konstruksjoner
• arkivdata

‍

Direkte import fra andre CAD-systemer

I mange tilfeller kan Autodesk Inventor lese CAD-filer direkte fra andre systemer.

Dette gjelder blant annet filer fra:

• SOLIDWORKS
• Catia
• PTC Creo
• Siemens NX

Dette gir ofte bedre resultat enn ren STEP-import, men modellens feature-historikk vil vanligvis ikke bli bevart fullt ut.

Metoden kan likevel være effektiv dersom konstruksjonene ikke forventes å bli vesentlig endret i fremtiden.

‍

Samarbeid mellom CAD-systemer med AnyCAD

En stadig mer brukt strategi er å unngå konvertering helt ved å bruke Autodesk AnyCAD.

AnyCAD gjør det mulig å:

• referere direkte til CAD-filer fra andre systemer
• bruke dem i assemblies i Inventor
• oppdatere modeller automatisk når originalfilen endres

Dette gjør det mulig å arbeide i Autodesk Inventor samtidig som konstruksjonsdata fortsatt ligger i et annet CAD-format.

Fordeler inkluderer:

• ingen duplisering av CAD-data
• enklere samarbeid mellom CAD-systemer
• mulighet for gradvis migrering

‍

Hvordan konvertere modeller fra andre CAD-systemer til Autodesk Inventor

En vanlig migreringssituasjon er overgang fra f.eks. SOLIDWORKS, Catia, PTC Creo eller Siemens NX til Autodesk Inventor.

Det finnes flere måter å gjøre dette på.

STEP-konvertering
Modeller eksporteres fra oprinnelig CAD-program som STEP og importeres i Inventor. Dette er den mest universelle metoden.

Direkte import

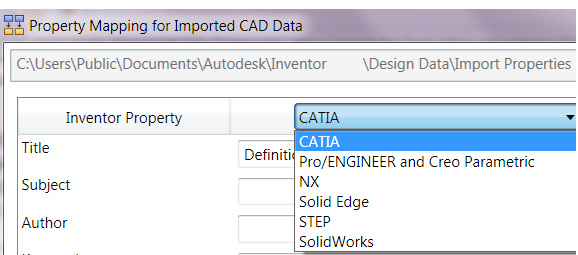

Inventor kan åpne SOLIDWORKS-, Catia-, PTC Creo- eller Siemens NX-filer direkte.

AnyCAD-referanser
SOLIDWORKS-, Catia-, PTC Creo- eller Siemens NX-filer kan brukes som referanser i Inventor gjennom Autodesk AnyCAD uten å konvertere dem.

Re-modellering
For produkter som fortsatt utvikles kan det være best å bygge modellen på nytt i Inventor.

Valg av metode avhenger av hvor aktiv konstruksjonen er og hvor mye den forventes å bli endret i fremtiden.

‍

Håndtering av gamle tegninger i en CAD-migrering

I mange migreringsprosjekter viser det seg at tegninger er mer krevende å håndtere enn 3D-modellene.

Tegninger representerer ofte:

• produksjonsgrunnlag
• kundedokumentasjon
• regulatorisk dokumentasjon
• sporbarhet i produktutvikling

Når en modell migreres til et nytt CAD-system vil koblingen til tegningen ofte brytes.

Derfor er det viktig å ha en tydelig strategi for håndtering av historiske tegninger.

‍

Arkivere tegninger som PDF

Den mest brukte strategien er å arkivere eksisterende tegninger som PDF.

Fordeler inkluderer:

• tegninger kan åpnes uten CAD-program
• dokumentasjonen bevares over tid
• produksjon kan fortsatt bruke tegningsgrunnlaget

I mange migreringsprosjekter eksporteres derfor alle eksisterende tegninger til PDF før migreringen.

Dette kan ofte automatiseres gjennom Autodesk Vault eller automatiseringsverktøy fra coolOrange.

‍

Beholde tegninger i originalt CAD-format

En annen strategi er å beholde tegningene i sitt opprinnelige CAD-format.

Dette kan være aktuelt dersom:

• produktene fortsatt produseres
• tegningene forventes å bli oppdatert
• virksomheten fortsatt har tilgang til det gamle CAD-systemet

Ulempen er at dette kan skape langsiktig avhengighet til flere CAD-systemer.

‍

Generere nye tegninger i Inventor

For produkter som fortsatt utvikles er det ofte mest hensiktsmessig å generere nye tegninger i Autodesk Inventor.

Dette gir blant annet:

• standardiserte tegningsmaler
• konsistent dimensjonering
• bedre integrasjon med Autodesk Vault

I mange prosjekter velger man derfor å ikke migrere tegninger direkte, men heller opprette nye tegninger etter behov.

‍

Datamigrering og strukturering i Vault

Når store CAD-datamengder migreres skjer dette ofte samtidig med innføring eller opprydding i Autodesk Vault.

Her kan verktøy fra coolOrange bidra i migreringsprosessen.

For eksempel kan verktøyet powerLoad brukes til å:

• migrere store mengder CAD-filer til Vault
• analysere og validere data før import
• reorganisere mappestrukturer
• standardisere metadata

Etter migreringen kan automatiseringsverktøy som powerJobs brukes til oppgaver som:

• automatisk generering av PDF eller STEP
• publisering av tegninger
• automatisert filbehandling i Vault

Dette gjør det mulig å gjennomføre migreringsprosjekter mer kontrollert og med mindre manuelt arbeid.

‍

En realistisk migreringsstrategi

I de fleste prosjekter er det ikke nødvendig å konvertere alle CAD-filer.

En mer effektiv strategi er å dele dataene i tre kategorier.

Aktive produkter
Modeller som fortsatt utvikles. Disse kan konverteres eller re-modelleres.

Vedlikeholdsprodukter
Importeres via STEP eller brukes gjennom Autodesk AnyCAD.

Historiske produkter
Arkiveres som PDF eller nøytrale formater.

Denne tilnærmingen reduserer både risiko og migreringskostnad.

‍

Ofte stilte spørsmål om CAD-migrering

Kan Autodesk Inventor åpne SolidWorks-filer?

Ja. Autodesk Inventor kan importere SolidWorks-filer direkte eller bruke Autodesk AnyCAD til å referere til modellene uten konvertering.

‍

Bør man konvertere alle CAD-modeller?

Som regel ikke. Mange virksomheter velger å konvertere aktive produkter, mens historiske modeller arkiveres som STEP eller beholdes som referanser.

‍

Hva skjer med gamle tegninger?

I mange migreringsprosjekter eksporteres historiske tegninger til PDF for arkivering, mens nye tegninger opprettes i Inventor.

‍

Oppsummering

Migrering av CAD-data til Autodesk Inventor handler ikke bare om filkonvertering.

Ved å kombinere:

• konvertering via nøytrale CAD-formater
• direkte import fra andre CAD-systemer
• samarbeid gjennom Autodesk AnyCAD
• strukturering og automatisering i Autodesk Vault

kan virksomheter gjennomføre en kostnadseffektiv og kontrollert CAD-migrering samtidig som historiske tegninger og konstruksjonsdata fortsatt bevarer sin verdi.

‍
